Tří{0}}kovové kontaktní nýty

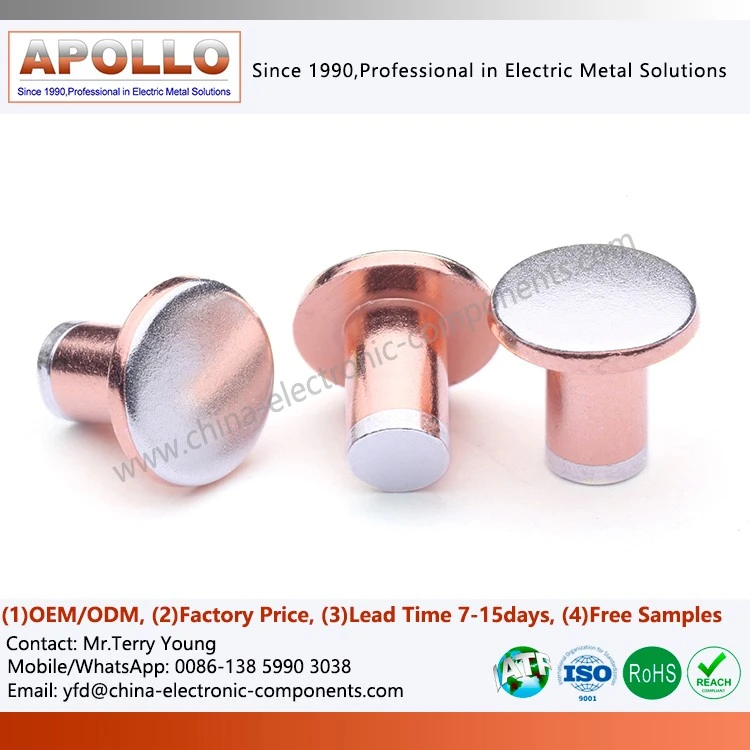

Co jsou Tri-kovové kontaktní nýty?
Tato řada nýtů Tri-metal Contact Rivets se skládá ze speciálně strukturovaných nýtů vyrobených přesnými metalurgickými procesy s výraznou „sendvičovou“ mikrostrukturou: hlava a dřík jsou složeny z vysoce -výkonných slitin stříbra- (jako je AgSnO₂, AgCdO nebo AgNi), zatímco vodivá mezivrstva se skládá z vysoce vodivé mědi (AgNi).
Konstrukce s duální{0}}funkčností: Hlava směřuje přímo k elektrickému oblouku a využívá vynikající odolnost slitiny stříbra vůči svařování a erozi obloukem; dřík se připojuje ke kontaktní pružině a využívá vynikající svařitelnost a odolnost proti oxidaci postříbřeného pokovení; a mezilehlá měděná vrstva slouží jako nízkoimpedanční proudová cesta a nosná konstrukce.
Integrované metalurgické spojení: Tyto tři kovové vrstvy nejsou pouze fyzicky stlačeny dohromady; místo toho se pomocí vysokoteplotní difúze vytvoří pevné metalurgické rozhraní. To eliminuje makroskopický tepelný odpor rozhraní a zajišťuje stabilní tok proudu během operací přepínání na úrovni milisekund-.
Optimalizace dynamické odezvy: Geometrické těžiště nýtu a moment setrvačnosti byly navrženy tak, aby splňovaly specifické požadavky funkcí „přenosu“ relé, aby zajistily ostrý, rozhodný pohyb během oscilace, bez zadrhávání nebo odrážení kontaktu.
Stříbrný kontaktní bod Trimetal pro ukázku detailů vypínače: Inženýrská-kvalita řemeslného zpracování se odráží v detailech
Mikroskopický pohled na konce hlavy a stopky
Pod metalografickým mikroskopem odhaluje vrstva slitiny stříbra na hlavě hustou, neporézní -strukturu. Vytváří hladkou, souvislou metalurgickou vazbu-bez oxidových inkluzí a jednotnou tloušťku-s centrálním měděným jádrem bez kyslíku-.
Vnější povrchová úprava
Vnější povrch dříku nýtu prochází přesným tažením a leštěním, což má za následek extrémně nízkou drsnost; to zajišťuje hladké vložení do otvoru kontaktní pružiny bez vytváření měděných úlomků, které by mohly kontaminovat vnitřní dutinu ochrany.
Zkosení a přechody zaoblení
Přechod s dokonalým poloměrem (R-úhel) se používá tam, kde se zakřivená hlava setkává s válcovou stopkou, čímž se eliminuje koncentrace napětí a zabraňuje se šíření mikro-trhlin způsobených vysokým- obloukem nebo mechanickým otřesem.
Klíčové aplikační scénáře a průmyslová řešení pro trimetalové kontaktní nýty pro elektroniku
Průmyslová řídicí relé
Řídicí desky pro automatizované výrobní linky a relé výstupních modulů PLC.
Automobilová elektronika a výkonová relé
Automobilová startovací a přepínací relé; interní přenosové spínače pro nové nabíječky energetických vozidel.
Inteligentní domácnost a měření energie
Přenosové-přepínače pro inteligentní měřiče; chytré zásuvky a termostaty s vysokým{1}}zátěžem.
Zařízení na ochranu letectví a kosmonautiky
Přesné spínače přenosu signálu pro obvody vyžadující obousměrné přepínání v rámci přísných omezení velikosti.
Často kladené otázky

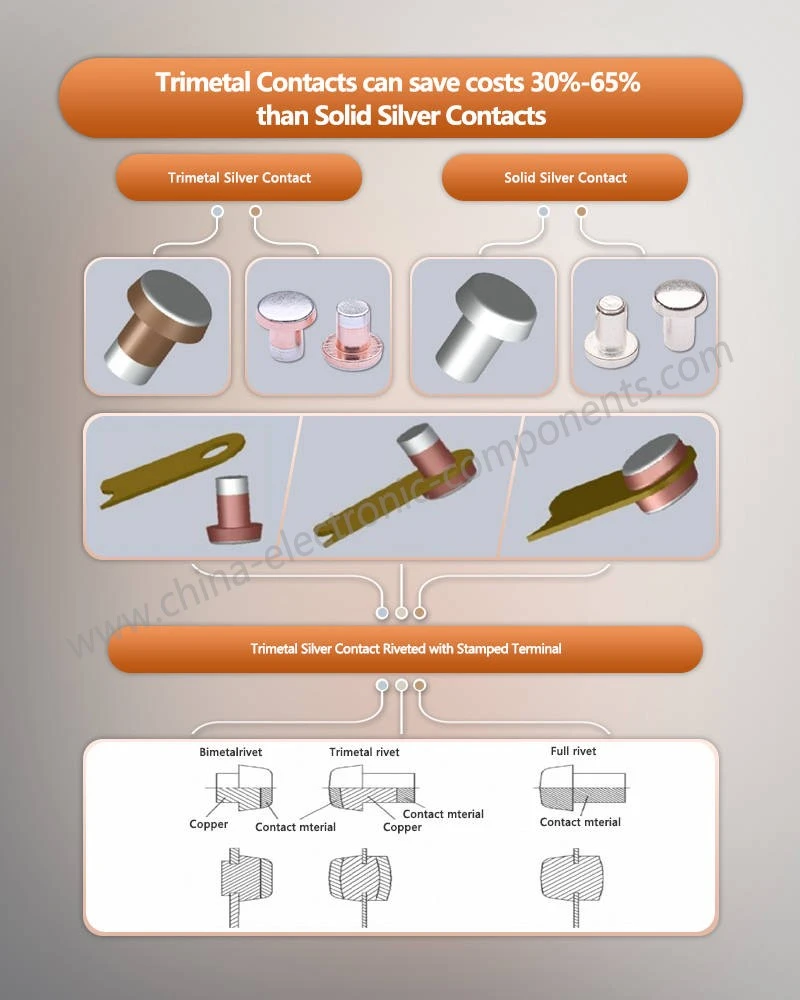

Klesá výkon Trimetal Silver Composite Electrical Contacts for Relay výrazně ve srovnání s celostříbrnými kontakty?
-
Za předpokladu, že tloušťka stříbrné vrstvy a mezifázová vazba jsou řádně kontrolovány, kritický kontaktní povrch zůstává složen ze slitiny stříbra; výkon elektrického kontaktu tedy splňuje požadavky na spínání většiny průmyslových relé a zároveň výrazně snižuje spotřebu stříbra.
Jak je zajištěno, že se stříbrná vrstva během nýtování nebo dlouhodobého-provozu neodlepí nebo neodloupne?
-
Specializovaný kompozitní proces dosahuje silné vazby mezi rozhraním stříbra a mědi. Kromě toho jsou deformace a napětí během tváření přísně kontrolovány a tovární kontroly zajišťují integritu stříbrné vrstvy.
Pro jaké reléové aplikace jsou tyto produkty primárně vhodné?
-
Jsou zvláště vhodné-pro aplikace s pohyblivými kontakty vyžadující obousměrné přepínání-, jako jsou přepínací relé průmyslového řízení a spínací řídicí komponenty,-protože oboustranný- design stříbrné vrstvy dokonale vyhovuje požadavkům na obousměrný kontakt.
Je podporováno přizpůsobení tloušťky stříbrné vrstvy nebo složení slitiny?
-
Ano; v rámci našich výrobních možností můžeme navrhnout úpravy tloušťky vrstvy stříbra a složení slitiny na základě požadavků zákazníka ohledně elektrické životnosti, přechodového odporu a ceny.
Proč je jen málo tuzemských výrobců schopných stabilně vyrábět vysoce{0}}kvalitní tri-kovové kompozitní kontakty?
-
Hlavní výzvy spočívají v kontrole pevnosti vazby na rozhraní stříbra-mědi a zachování integrity stříbrné vrstvy během tváření. Procesní okno je úzké a požadavky jsou přísné, což vyžaduje dlouhodobou-technickou odbornost a robustní schopnosti řízení procesů.
kontaktujte nás
Pokud vyvíjíte relé, stykače nebo elektrické ovládací prvky, můžeme poskytnout profesionályTrojité kovové kompozitní kovové elektrické kontaktyřešení přizpůsobená vašim konstrukčním návrhům a požadavkům na výkon, využívající naše osvědčené výrobní procesy a možnosti technické podpory, které vám pomohou zvýšit spolehlivost vašeho produktu.
