Část relé

1. Reléové jádro
Vyrobeno z elektricky čistého železa za studena-válcované oceli (Čínský model č. DT4E/DT4C) v kombinaci s pokročilými procesy tepelného zpracování a demagnetizace pro zajištění nízké koercitivity a stabilních magnetických vlastností.
Vlastnosti:

Vynikající elektromagnetické vlastnosti: nízká koercivita, vysoká permeabilita a vysoká saturační magnetická indukce;

Stabilní magnetické vlastnosti, žádné magnetické stárnutí;

Hustá a jednotná vnitřní struktura, nízká poréznost a obsah uhlíku;

Vhodné pro zpracování za studena, jako je přesné lisování, řezání a ohýbání.

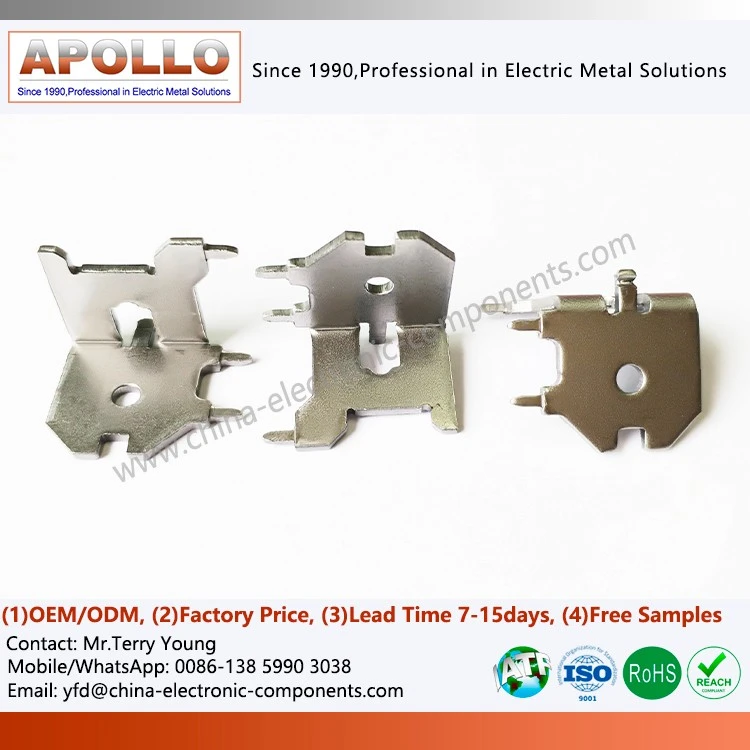

Třmen a armatura



Složité struktury jsou vyrobeny ze stejného elektricky čistého železného materiálu a jsou vytvářeny vysoce přesným lisováním-, CNC obráběním nebo kováním za tepla, což poskytuje spolehlivou dráhu magnetického toku a mechanickou podporu.



Vysoká rozměrová přesnost s tloušťkou plechu menší nebo rovnou 1,5 mm a tolerancí menší nebo rovnou ±0,03 mm.



Vynikající kvalita povrchu, snadné svařování a galvanické pokovování



Vhodné pro vysoko-frekvenční, vysoko{1}}přepínání výkonu a rychlé-reakce.

Pohyblivý kontaktní terminál

K dispozici je berylliová měď, která poskytuje vynikající elektrickou vodivost a mechanickou flexibilitu.

Vlastnosti:

Vysoká mechanická pevnost a odolnost proti únavě;

K dispozici jsou přizpůsobitelné velikosti a tvary, které splňují různé požadavky na design relé.

Pro zajištění konzistentního a stabilního elektromagnetického výkonu, mechanické pevnosti a vhodnosti procesu pro každou součást relé využívá XIAMEN APOLLO optimální základní materiál a kombinaci procesů pro každou součást, což zajišťuje nepřetržitý magnetický obvod, spolehlivou vodivost a dlouhou životnost.

1. Reléové jádro
Výběr materiálu:
Používá se elektromontážní ocel z čistého železa válcovaná za studena (DT4E / DT4C). Tento materiál má extrémně nízkou koercitivitu a vynikající magnetickou permeabilitu, díky čemuž je vhodný pro vysoko-frekvenční a vysoce{4}}odezvová relé.

Klíčové zpracování a parametry:

Tepelné zpracování: Vysokoteplotní{0}}žíhání pro úlevu od stresu a nátlaku;

Povrchová úprava: Měděné pokovování, niklování nebo originální barvu lze zvolit dle potřeby.

Tolerance tloušťky: menší nebo rovna ±0,03 mm;

Výkon zpracování: Vhodné pro lisování, řezání, ohýbání a jemné soustružení;

Vlastnosti: Stabilní magnetické vlastnosti, nízký obsah uhlíku, hustá struktura a žádné magnetické stárnutí.

2. Třmen a armatura
Výběr materiálu:
Stejný materiál jako jádro-elektricky čisté železo DT4E/DT4C zajišťuje konzistenci magnetického obvodu a účinnost odezvy.

Hlavní proces a parametry:

Lisovací proces: vysoce{0}}přesné lisování, CNC obrábění nebo kování za tepla;

Rozsah tloušťky plechu: Menší nebo roven 1,5 mm;

Rozměrová tolerance: menší nebo rovna ±0,03 mm;

Povrchová úprava: Žíhání pro demagnetizaci, niklování nebo -ochranu proti korozi;

Vlastnosti: Vysoká rozměrová přesnost, vynikající výkon při svařování a pokovování a nepřetržitá a spolehlivá dráha magnetického toku.

3. Pohyblivý kontaktní terminál
Výběr materiálu:
Používá berylliovou měď (CuBe2) nebo vysoce elastickou slitinu mědi a kombinuje vynikající elektrickou vodivost a mechanickou odolnost, díky čemuž je vhodný pro prostředí s častým spínáním.

Klíčové procesy a parametry:

Tepelné ošetření: Ošetření roztokem a ošetření stárnutím pro zvýšení elasticity a odolnosti proti únavě.

Povrchová úprava: měděné pokovování, niklování na měděném podkladu a stříbrný ochranný povlak;

Vodivost: větší nebo rovna 20 % IACS;

Elastické zotavení: větší nebo rovné 95 %;

Přizpůsobení: Přizpůsobitelné pro splnění požadavků zákazníka v různých velikostech, tloušťkách a konfiguracích konců.

4. Standardizované technické specifikace a dodací parametry

Vynikající elektromagnetické vlastnosti:nízká koercivita, vysoká magnetická permeabilita, stabilní magnetické vlastnosti a žádné magnetické stárnutí.

Vysoce{0}}kvalitní proces tavení:předúprava horkého kovu, rafinace RH a elektrické pulzní míchání, jehož výsledkem je hustý a jednotný konečný produkt.

Vynikající zpracovatelnost za studena i za tepla:Vhodné pro lisování, ohýbání, tažení, soustružení a další procesy, s nízkou citlivostí na červenou křehkost.

Vysoká kvalita povrchu:Vynikající výkon při svařování a galvanickém pokovování.

Vysoká rozměrová přesnost:Ultra{0}}přesné za studena{1}}válcované plechy Tloušťka plechu menší nebo rovna 1,5 mm, tolerance menší nebo rovna ±0,01 mm.

XIAMEN APOLLO má vlastní lisovací linku, CNC obráběcí centrum a vysoce přesnou{0}}dílnu povrchových úprav. Výroba je přísně vedena v souladu se systémy řízení ISO9000 a IATF16949.

Kontrola kvality zahrnuje:

Spektroskopie složení surovin a testování tloušťky;

Rozměrová kontrola při lisování a tepelném zpracování;

Testování magnetických vlastností a koercitivity;

Ověření výkonu povrchového svařování a galvanického pokovování.

Každá šarže produktů je opatřena sledovatelnou kontrolní zprávou, která zajišťuje dlouhodobý- spolehlivý výkon.

Průmyslová relé, výkonová relé, signálová relé

Nová energeticky vysokonapěťová stejnosměrná- relé (HVDC relé)

Nová energetická relé HVAC

Automobilová relé a relé{0}}vysokého výkonu

Řízení automatizace, inteligentní distribuce energie, přístrojové vybavení a další systémy

Nabízíme služby přizpůsobení OEM/ODM založené na souborech CAD/3D/PDF poskytnutých zákazníkem-. Můžeme provést následující:

Optimalizace struktury jádra, třmenu a kotvy a simulace magnetického obvodu;

přizpůsobení tvaru pružinového terminálu a povrchové úpravy;

Optimalizace zpracování za studena/za tepla;

Rychlé prototypování a podpora hromadné výroby.

Více než 30 let zkušeností ve výrobě elektromagnetických kovů.

Vlastní výrobní kapacity pro celý proces lisování, CNC obrábění, žíhání a galvanického pokovování;

Měsíční výrobní kapacita přesahující 50 milionů jednotek s krátkými dodacími cykly;

Splňuje vysoké požadavky na relé v různých oblastech, včetně průmyslu, automobilového průmyslu a nové energetiky.

Poskytuje rychlý vývoj prototypů, technickou optimalizaci a služby přizpůsobení.

Naše řada Relay Parts kombinuje vysoce-přesné elektrické materiály z čistého železa, pokročilou technologii zpracování a přísné řízení kvality, aby bylo zajištěno, že každé jádro, kotva, třmen a pružinová svorka mají stabilní magnetické vlastnosti a mechanickou pevnost za podmínek vysoké-frekvence a vysokého{2}}příkonu.

XIAMEN APOLLO se zavázala stát se spolehlivým dodavatelem základních komponent pro globální výrobce relé a elektrických zařízení.

Populární Tagy: výrobce součástek relé, dodavatel součástek relé, zakázkové součásti relé, železné jádro relé, armatura reléového třmenu, automobilové součásti relé
