Flexibilní měděná opletená konektorová sběrnice
Popis produktů
Na rozdíl od tradičních pevných měděných přípojnic jádro flexibilních měděných přípojnicových přípojnic spočívá v synergickém návrhu „vodivost + flexibilita“. Nejedná se pouze o náhradu vodičů, ale o systémové-řešení připojení, které vyvažuje elektrický výkon a mechanickou přizpůsobivost.

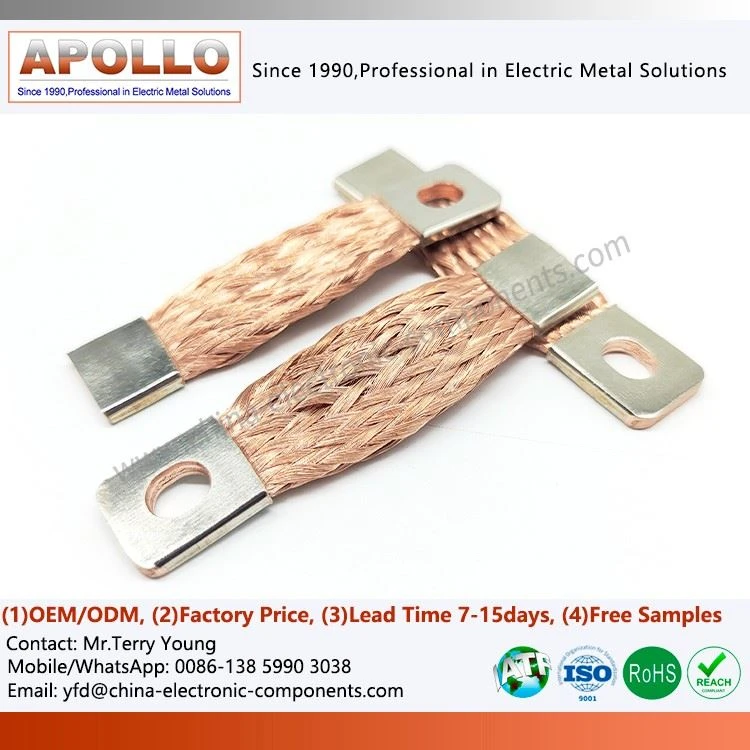

Produkt se obvykle skládá z následující struktury:
Vodivé jádro: Několik pramenů vysoce čistého měděného drátu{0}}je přesně spleteno do páskové struktury.
Spojovací konce: Husté spoje jsou vytvářeny lisováním, difúzním pájením nebo pájením.
Vrstva povrchové úpravy: Pocín{0}}pokoveno, postříbřeno-pokoveno nebo holá měděná úprava v závislosti na prostředí aplikace.
Izolační/ochranná vrstva (volitelně): Například teplem smrštitelná hadička, silikonová manžeta nebo PVC plášť.
Toto konstrukční řešení umožňuje udržovat stabilní vodivost za složitých provozních podmínek a zároveň absorbovat mechanické namáhání.
Klíčové vlastnosti a materiálové výhody: Vysoká čistota zajišťuje vysokou účinnost
1. Elektrolytický kyslík-volná měď (T2/C11000):Trváme na používání elektrolytické mědi-bez kyslíku s obsahem mědi vyšším nebo rovným 99,95 %. Tento materiál má jednotnou velikost zrna na mikroskopické úrovni, což zajišťuje extrémně nízký odpor a vynikající vodivost, minimalizuje ztráty odporu a nárůst teploty během přenosu.
2. Procesy povrchové úpravy (vícenásobné ochrany):Holá měď: Vhodné pro standardní vnitřní suché prostředí.
Pocínovaná měď:Zvýšená odolnost proti oxidaci prostřednictvím galvanického pokovování nebo žárového-cínování, což zabraňuje tvorbě měděnky a zlepšuje spolehlivost pájení.
Postříbřeno:Špičkové -řešení pro vysokofrekvenční aplikace nebo extrémně nízké požadavky na přechodový odpor pro flexibilní přípojnice a měděné propojky.
Výhody designu: Prostorový kód pletené topologické geometrie
| Topologické pole počtů pramenů a vřeten | Náš návrhářský tým pomocí algoritmů vypočítá optimální matici „počet pramenů × průměr vlákna × počet vřeten“ na základě požadované plochy průřezu-. Příliš silná vlákna vedou k většímu poloměru ohybu a ztrátě pružnosti; nadměrně tenká vlákna způsobují prudký nárůst rychlosti přerušení výroby. Díky racionálnímu prostorovému uspořádání sbalíme účinnější vodivé průřezy-do stejného objemu. |
| Rovnováha napětí úhlu opletení | Úhel opletení (úhel mezi vlnitým drátem a osou) je duší flexibilního designu spojení. Příliš velký úhel promění produkt v tuhou trubku, neschopnou absorbovat napětí; příliš malý úhel způsobuje, že flexibilní přípojnice a měděná propojka jsou náchylné k uvolnění, "rozvinutí" a nemohou vydržet podélné napětí. Přesným řízením stoupání splétacího stroje jej zablokujeme v optimálním úhlu vyvážení napětí, čímž je zajištěna strukturální integrita produktu za kombinovaných podmínek v tahu, tlaku a krutu. |
| Návrh úhlového přechodu a prevence koncentrace napětí | Na spojnici splétané pásky a trubkového konce jsme opustili pravoúhlý- přechod a přijali jsme postupně se zužující úhlový design. Díky tomu je distribuce elektrického pole rovnoměrnější, když proud konverguje z roviny (opletená páska) do bodu (koncový otvor), čímž se zabrání místnímu přehřátí způsobenému okrajovými efekty u flexibilních měděných pletených konektorů. |
Typické aplikační scénáře
Vysokonapěťové rozvaděče
Flexibilní spojení mezi pohyblivými a pevnými kontakty jističe, umožňující nepřetržitou vodivost při aktivaci ovládacího mechanismu.
01
Transformátory a usměrňovače
Přechodové spojení mezi nízkonapěťovou boční přípojnicí a flexibilními měděnými opletenými elektrickými konektory, které kompenzují tepelný posun.
02
Baterie pro elektromobily
Pletené měděné flexibilní konektory zapojené sériově nebo paralelně mezi moduly, absorbující vibrace vozidla.
03
Rozvodné krabice autobusů
Flexibilní přechod mezi zástrčkou a vnitřními měděnými opletenými Flex konektory, což usnadňuje instalaci a údržbu.
04
Napájecí zdroje pro galvanické pokovování/elektrolýzu
Flexibilní spojení mezi skříní usměrňovače vysokého{0}}proudu a elektrodou, opletené flexibilní výkonové bočníky, odolávající častým cyklům start{1}}stop a kolísání teploty.
05
kontaktujte nás
Pokud má váš projekt vyšší požadavky na spolehlivost připojení, strukturální přizpůsobivost a dlouhodobý{0}}stabilní provoz, můžeme vám poskytnout přizpůsobenéPřípojnice CU Flexřešení založená na skutečných pracovních podmínkách. Chcete-li získat technickou-podporu přiřazování úrovně, můžete odeslat technické parametry.
